FB

MODEL SPEC.

Model

Thread Connection
( PT )

Flow

( l/min )

Weight
( kg )

FB-06-02

1/4”

0.1

0.08

FB-06-03

3/8”

0.1

0.08

FB-06-04

1/2”

0.1

0.12

FB-12-04

1/2”

0.4

0.18

FB-12-06

3/4”

0.4

0.24

FB-12-08

1”

0.4

0.30

SYMBOLS

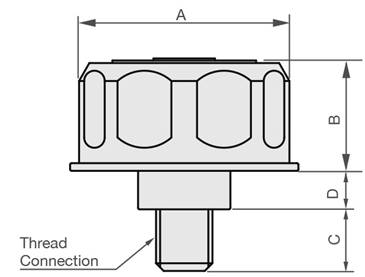

DIMENSION (UNIT : mm)

Model

A

B

C

D

FB-06-02

53

28

18

13

FB-06-03

53

28

22

13

FB-06-04

53

28

27

13

FB-12-04

80

38

27

13

FB-12-06

80

38

32

15

FB-12-08

80

38

38

30
