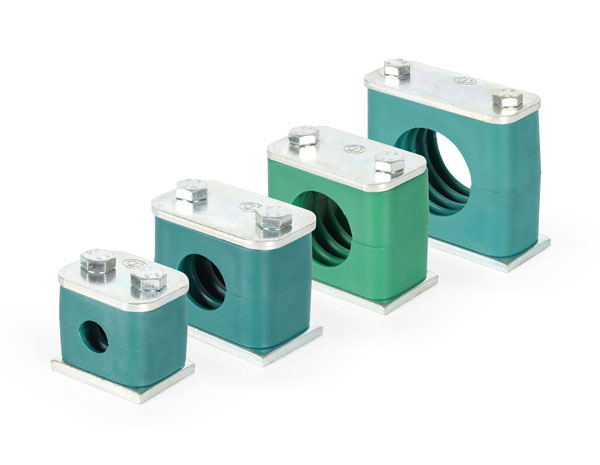

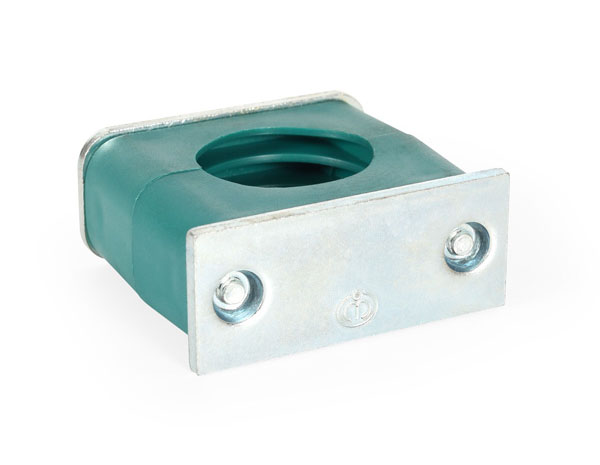

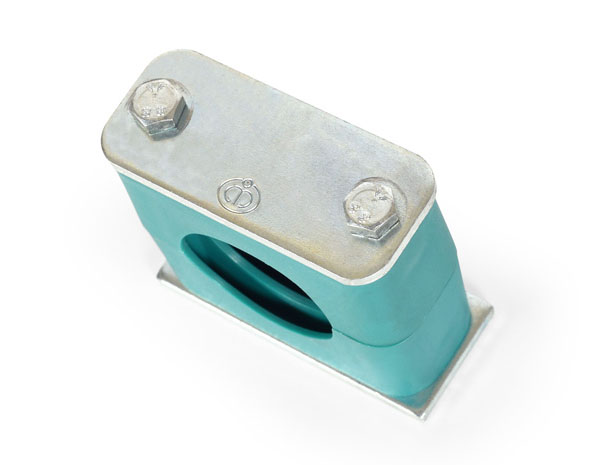

PP Light Pipe Clamp (PPL)

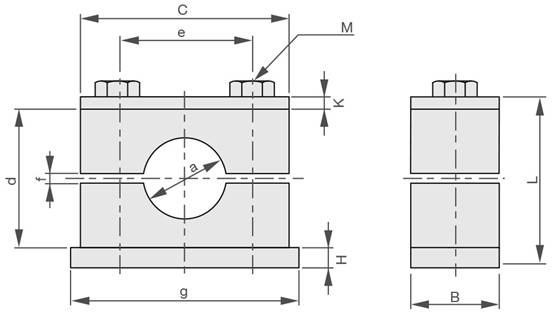

DIMENSION (UNIT : mm)

Model

Øa
( mm )

B

C

d

e

f

PPL-06

6

30

37

26

20

0.6

PPL-6.4

6.4

PPL-08

8

PPL-9.5

9.5

PPL-10

10

PPL-12

12

PPL-12.7

12.7

30

42

32

26

0.6

PPL-13.5

13.5

PPL-15

15

PPL-16

16

PPL-17.2

17.2

PPL-18

18

PPL-20

20

30

50

35.5

33

0.6

PPL-21.3

21.3

PPL-22

22

PPL-25

25

PPL-25.4

25.4

30

59

41.5

40

0.6

PPL-26.9

26.9

PPL-28

28

PPL-30

30

PPL-32

32

30

71

56.5

52

0.6

PPL-33.7

33.7

PPL-35

35

PPL-38

38

PPL-42

42

Model

g

H

K

L

M

PPL-06

37

3

3

32

M6 x L30

PPL-6.4

PPL-08

PPL-9.5

PPL-10

PPL-12

PPL-12.7

50

4.5

3

38

M6 x L35

PPL-13.5

PPL-15

PPL-16

PPL-17.2

PPL-18

PPL-20

53

4.5

3

41.5

M6 x L40

PPL-21.3

PPL-22

PPL-25

PPL-25.4

59

4.5

3

49

M6 x L45

PPL-26.9

PPL-28

PPL-30

PPL-32

71

4.5

3

64

M6 x L60

PPL-33.7

PPL-35

PPL-38

PPL-42
